篩分設備
弧形篩

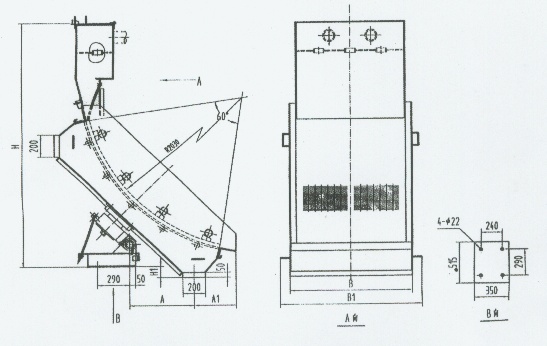

弧形篩又稱為：振動弧形篩，弧形振動篩，此系列弧形篩為帶振動電機（激振源）的弧形篩；另外，還有可翻轉式弧形篩可供客戶選用?；⌒魏Y產品主要用于選煤廠 、選礦廠對物料進行予先脫水、脫泥、脫介作業以及分級煤泥回收等作業；也可與水旋流器配套使用,對細粒物料進行有效的分級、脫水、脫泥、脫介。該 系列弧形篩機是由包角45度、60度，曲率半徑wi2030MM篩箱構成。弧形篩面、篩框采用樞軸專向結構，能旋轉180度，延長篩面使用壽命?；⌒魏Y由入料箱、篩箱和篩機座軸翻轉，實現入料端和出料端位置對調，達到均勻磨損，延長適用壽命，操作靈活方便。并在冶金、化工等行業中也得到了廣泛應用。弧形振動篩（弧形篩）產品概述: 弧形振動篩（弧形篩）主要用于選煤廠及選礦廠對物料進行予先脫水,脫泥,脫介作業,分級煤泥回收。也可與水旋流器配套使用,對細粒物料進行有效的分級.脫水.脫泥.脫介?；⌒魏Y一般安裝在動力篩之前，以減少動力篩面積，它結構簡單、占地面積小、脫水效果好、便于維修、物料不易堵塞；弧形振動篩主要用于選煤廠及選礦廠對物料進行預先脫水、脫泥、脫介作業、分級媒泥回收.也可與水旋器配置使用,使細粒物進行有效的分級、脫水、脫泥、脫介。該篩機是由包角45度，60度曲率半wi2030MM篩箱構成.弧形篩面、篩框采用樞軸專向結構，能旋轉180度，延長篩面使用壽命?；⌒握駝雍Y（弧形篩）產品工作原理及使用須知: 弧形振動篩由入料箱、篩箱和篩機座軸翻轉，實現入料端和出料端位置對調，達到均勻磨損，延長適用壽命，操作靈活方便。并在冶金、化工等行業中也得到了廣泛應用。 弧形振動篩是一種具有一定曲率半徑和包角的固定條縫篩，它沒有運動部件，結構比較簡單，但處理量很大?；⌒魏Y在選煤工藝中擔負著脫水、脫介、脫泥、分級煤泥回收的作用。根據給料方式的不同，可分為兩種：一種是無壓力給料的自流式弧形篩；另一種是壓力給料的壓力弧形篩?；⌒魏Y主要由一組篩條橫向布置的圓弧形篩面、給料器、排料漏斗和支架等部分組成。用以制作弧形篩篩面的篩條為梯形篩條，篩條的布置方向與料漿在篩面上的運動方向相垂直。篩條一般由不銹鋼制作，有時也采用尼龍制作。 當篩分的料漿以一定速度沿切線方向給至篩面上，在離心力、重力和摩擦力的作用下，使料漿緊貼著篩面運動，物料層由一根篩條流到另一根篩條的過程中，因篩條的邊棱對物料層產生切割作用，這樣便有一部分水和細粒被分離，被切的這一部分物料，在離心力作用下，經篩縫排出，成為篩下產品；未被切割的這部分物料層，在篩面上 流過，成為篩上產品。每根篩條切下的流速厚度，一般為篩條的縫隙寬度的1/2～1/4。篩下產物中的**大顆粒，約為篩縫的1/2。 弧形篩根據需要，可以做成不同半徑和不同的角度。常用的角度有45°、60°、90°、180°和270°五種。自流式弧形篩，常常采用45°、60°和90°的弧角，用于選煤廠和選礦廠。壓力式弧形篩，常常采用180°和270°的弧度，用于水泥工業中粉磨流程里的分級作業。 由于弧形篩的泄水能力很大，很多選煤廠常在脫水篩之前，用弧形篩作預先脫水，其篩縫間隙一般比下一工序脫水篩縫隙大3～6倍，但**大不宜超過3mm。弧形篩的寬度應比下一工序的脫水篩寬度小150～200mm?；⌒魏Y也可以根據需要串聯使用。 由于設計的不斷改進，廠家也根據需要設計出了篩框采用樞軸轉向結構，能旋轉180°的弧形篩，延長了篩面的使用壽命。另外專家還研制出了一種雙向弧形篩，它由振動電機、布料器、篩箱組成，其特征是篩箱由兩個側板、支網鋼管、兩個反向安裝的篩網和分料板組成；其中篩網通過壓條和木楔固定在支網鋼管一端，支網鋼管另一端固定在底座上，側板與底座相連；振動電機安裝在篩箱外，布料器安裝在篩箱頂部，這種雙向弧形篩使用了兩個篩網，不僅提**了弧形篩的處理量，使用振動電機還使弧形篩篩分效率更**，并且使更換篩網非常方便?；⌒握駝雍Y（弧形篩）型號說明: HXS □ □ ┬ ┬ ┬ ┬ │ │ │ │ │ │ │ └────────── 篩網層數 │ │ │ │ │ └───────────- 篩面長度mm │ │ │ └───────────── 篩面寬度mm │ └──────────────- 弧形振動篩弧形振動篩 （弧形篩）銳利的上角： 要想讓弧形篩功能好，很重要的一點是形成篩板的棍條應有一個銳利的上邊緣與流體接觸。如果水中含有磨損性物質，篩子棍條的上邊緣將逐漸地被磨的圓鈍，而其下邊緣將磨的銳利起來。 在這種情況下，將篩板定期的上下顛倒一下，有利于延長篩板壽命并恢復篩選效率。懸浮液中的纖維總是沿著流動方向有序地排列著。這樣一來，絕大部分長度比篩縫寬的纖維將被截留在篩板表面，滑下至排放口，根據應用場合不同，排放濃度為3-4 % 的固形物。 在正常操作條件下，篩板會使得流體連續紊亂。如果在非正常情況下有發生堵塞的傾向時，即使在運行過程中，也可以很容易地靠水管進行清洗。在極困難的使用場合，可以給篩子安裝上一個擺動式的清洗裝置，以一定間隔自動執行整個篩選表面的清洗?；⌒魏Y、弧形振動篩篩漿機清洗水的消耗是每個篩板120LPM(32 GPM) ，所需要的水壓是70 Bar (100psi）。 弧形振動篩（弧形篩）產品的應用范圍： 調木車間污水、去皮水、木片洗滌水、排渣脫水、纖維分離?；⌒握駝雍Y（弧形篩）產品的分級和濃縮： 弧形篩是一種簡單、**效的設備，能夠從水懸浮液中回收纖維和長度短至350 微米的其他粒子?；⌒魏Y結構緊湊，沒有活動部件，極少需要維護。 獨特的篩板是由楔形棍條形成的弧形表面構成，棍條之間有水平的縫隙，通?？p寬350 微米。要被篩選的液流通過進漿箱進入，靠重力通過一個堰嘴流向篩板，當懸浮液沿著篩板流動時，薄層水被篩板棍條切離，并隨著細小顆粒一起通過篩縫。弧形振動篩（弧形篩）產品工作原理: 弧形振動篩的脫水原理是靠篩條入料側尖銳的棱邊對煤泥水的切割作用，將煤泥水分離出去；根據使用場合和物料水分的懸殊，弧形篩又分振動弧形篩和無動力弧形篩。HS弧形篩由入料箱、篩箱和篩機座軸翻轉，實現入料端和出料端位置對調，達到均勻磨損，延長適用壽命，操作靈活方便。并在冶金、化工等行業中也得到了廣泛應用。弧形振動篩（弧形篩）產品外形尺寸圖：弧形振動篩（弧形篩）外形尺寸對照表：型號外型尺寸AA1BB1HH1HXS0715Ⅰ48938470085527600HXS1015Ⅰ489381000115527600HXS1315Ⅰ4893841300145527600HXS1615Ⅰ4893841600175527600HXS1915Ⅰ4893841900205527600HXS2215Ⅰ4893842200235527600HXS0720Ⅰ6664927008552905173HXS1020Ⅰ66649210011552905173HXS1320Ⅰ666492130014552905173HXS1620Ⅰ666492160017552905173HXS1920Ⅰ666492190020552905173HXS2220Ⅰ666492200023552905173HXS2420Ⅰ666492220025552905173弧形振動篩（弧形篩）主要技術參數表：型號處理量 t/h篩寬弧形半徑R(mm)包角 (度)篩孔尺寸HXS0715Ⅰ40-807002030 450.3~1.0HXS1015Ⅰ60-120100045HXS1315Ⅰ90-180130045HXS1615Ⅰ120-220160045HXS1915Ⅰ160-300190045HXS2215Ⅰ200-360220045HXS0720Ⅰ40-8070060HXS1020Ⅰ60-120100060HXS1320Ⅰ90-180130060HXS1620Ⅰ120-120160060HXS1920Ⅰ160-300190060HXS2220Ⅰ200-36220060HXS2420Ⅰ220-400240060訂貨須知: 1.訂貨時注明包角和曲率半經是否帶給料箱?！?2.可根據用戶要求對不同包角和曲率半徑的弧形篩進行設計和制造。
